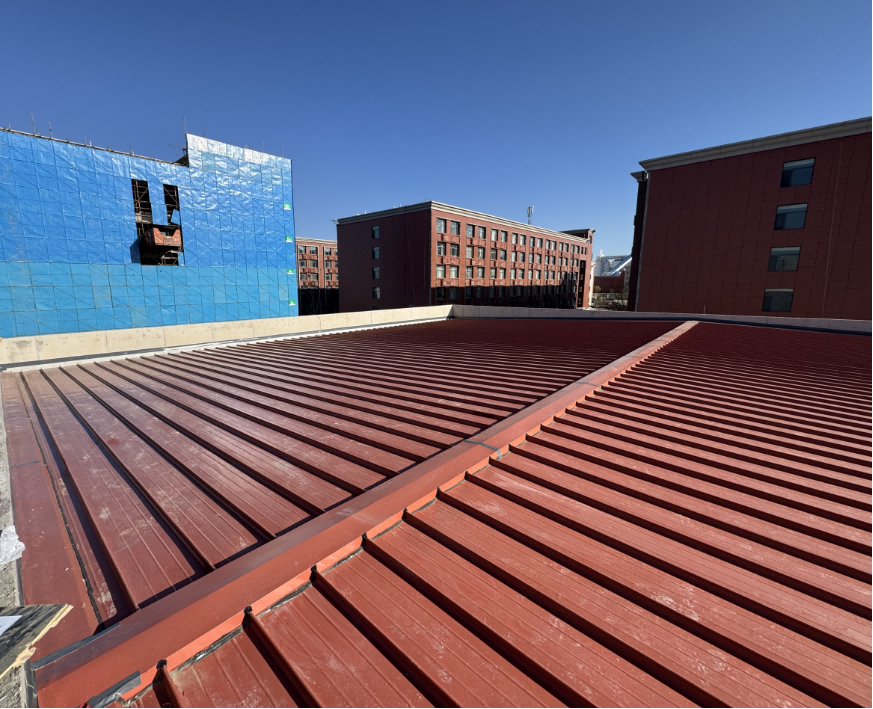

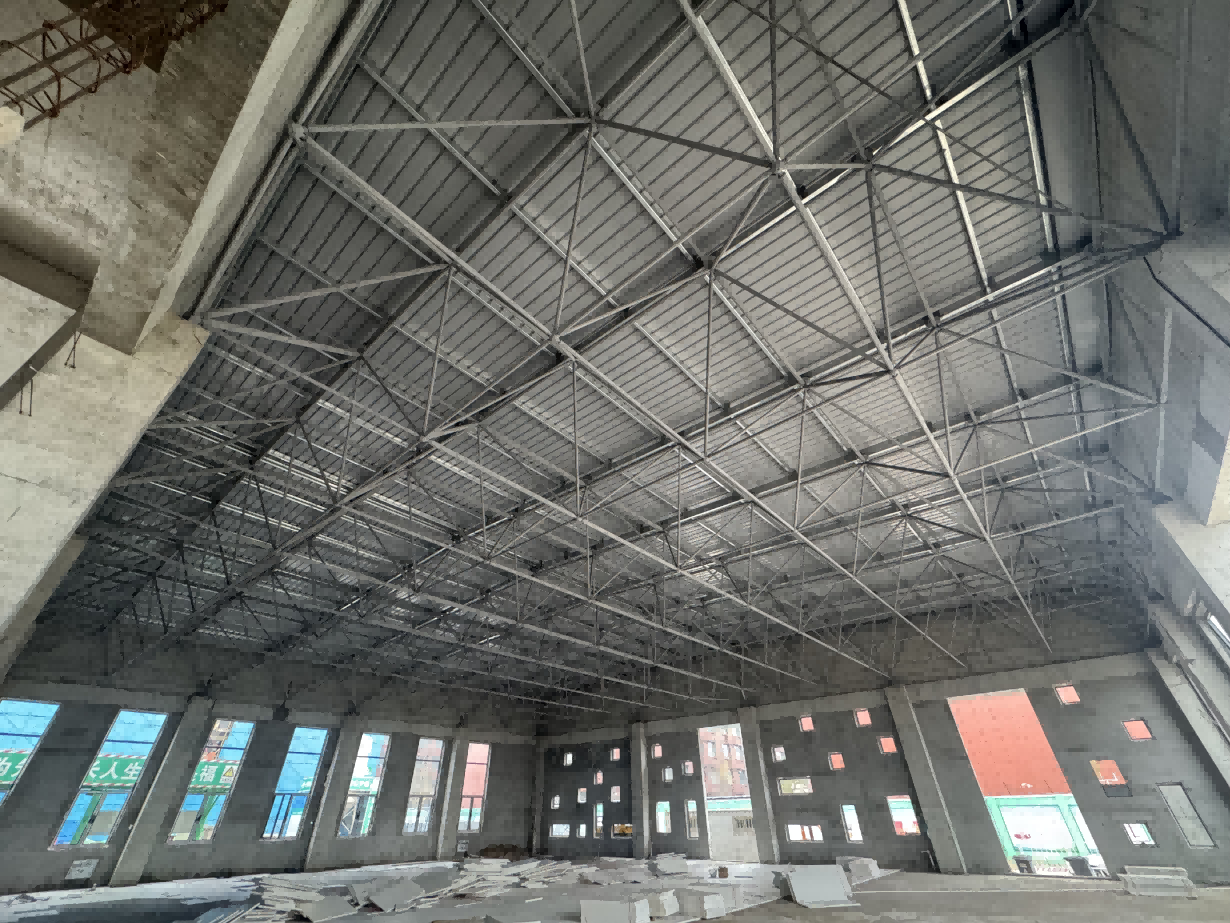

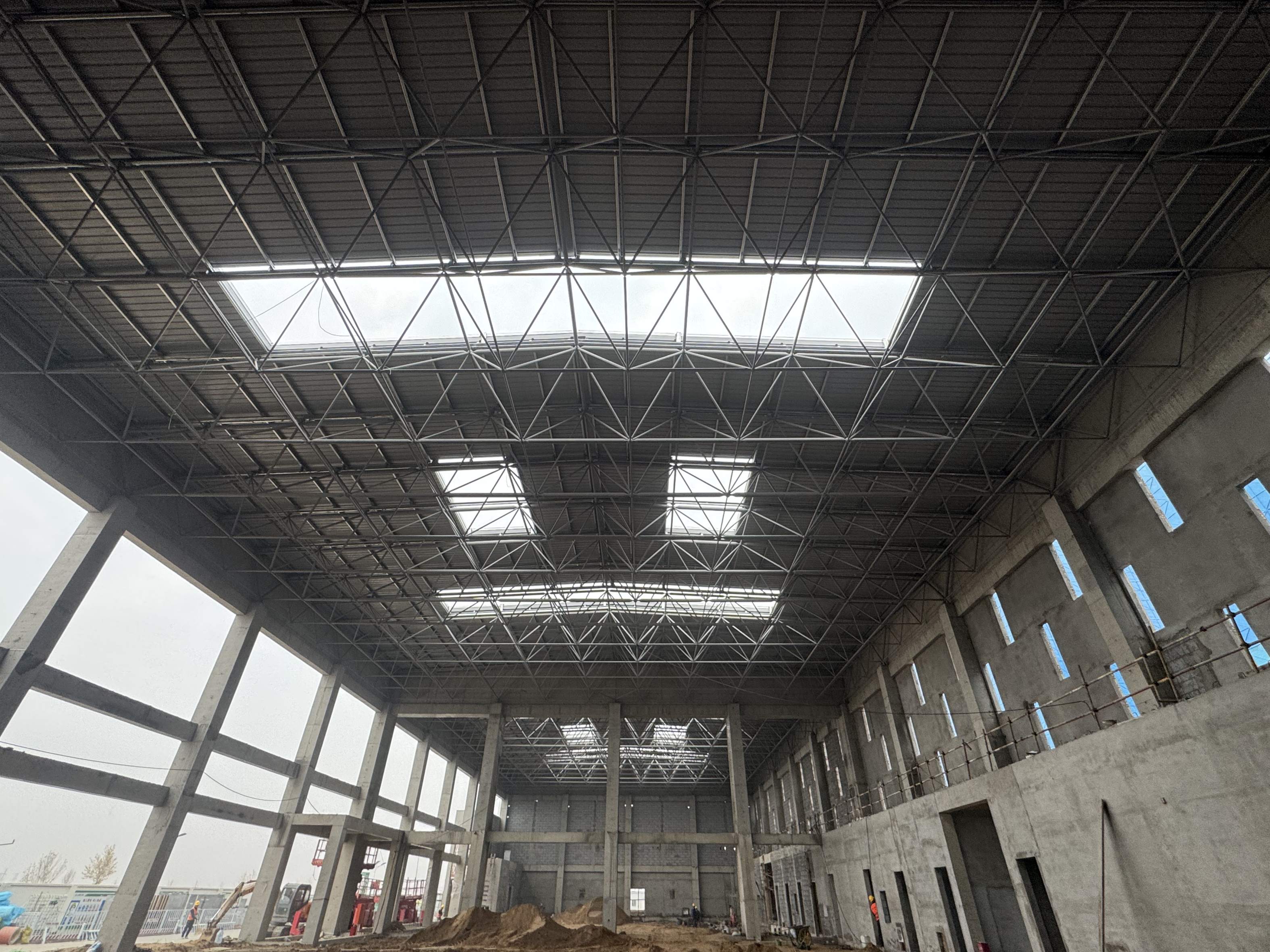

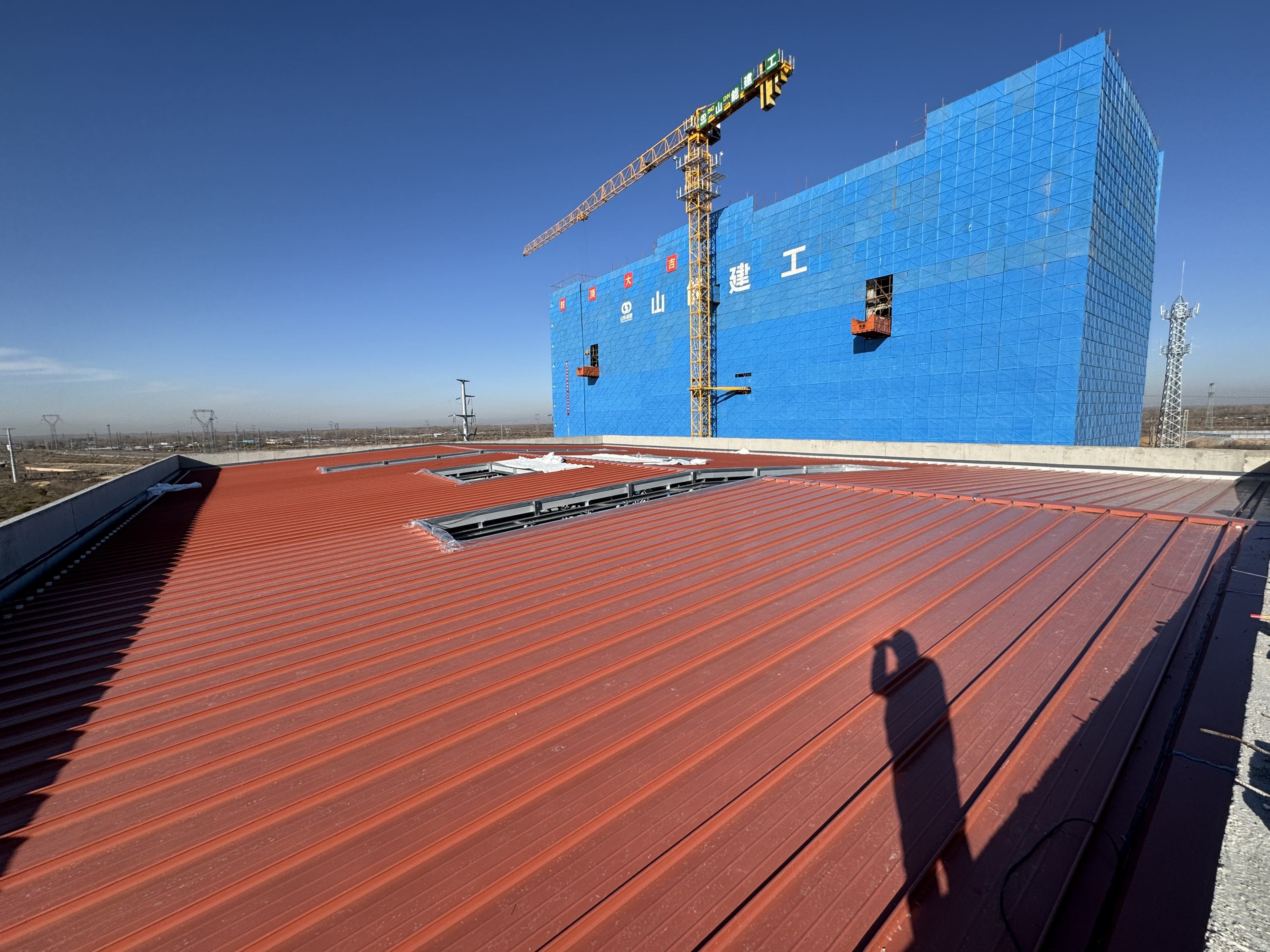

本工程为陕西未来能源化工有限公司金鸡滩煤矿5#宿舍楼和文体活动中心项目-文体活动中心钢网架项目，文体活动中心网架轴线尺寸80m*30m网架轴线投影面积2400㎡，多功能厅网架轴线尺寸24m*29m网架轴线投影面积696㎡，建设地点为陕西省榆林市榆阳区金鸡滩镇，结构使用年限50年。采用螺栓球节点正放四角锥网架结构形式，平板网架结构，下弦支撑形式，文体活动中心跨度方向两侧均计12个支撑点，长度方向计12轴，边侧位置设置3个支撑点；多功能厅跨度方向两侧均计5个支撑点，长度方向计5轴，边侧位置设置3个支撑点。

案例来源山东华亿钢机股份有限公司转载请保留出处
